Uvod u EN15129 antiseizmičke uređaje

EN 15129: 2018 je europski standard koji određuje zahtjeve za dizajn, testiranje, materijale i performanse antiseizmičkih uređaja koji se koriste u strukturama za izmjenu seizmičkog odgovora. Nadmeće EN 15129: 2009 i pokriva uređaje za seizmičku izolaciju, rasipanje energije i krute veze, osiguravajući pouzdanost, izdržljivost i poštivanje sigurnosnih standarda. Ključne prijave uključuju zgrade, mostove i radovi građevinarstva, usklađujući se s EU propisom 305/2011 za građevinske proizvode.

1. Uređaji krute veze (RCD)

1), funkcija: Ograničiti relativne pomake; Uključite stalne uređaje za povezivanje (PCD), ograničenja osigurača (FRS) i uređaje za privremene veze (TCD).

• PCDS: Opremite pokrete u jednom ili dva smjera, omogućuju rotacije/vertikalne pomake (npr. Pokretni/fiksni ležajevi).
• FRS: Žrtvovati na unaprijed postavljenim pragovima sile kako bi se omogućilo kretanje tijekom seizmičkih događaja (mehanički/hidraulički tipovi).
• TCDS (jedinice za prijenos udara, Stus): Aktivirati se određenim brzinama, pružajući dinamičku suzdržanost; zahtijevaju sferne šarke i viskozne tekućine.

2), testiranje: Tip testova (opterećenje servisa, prekid, cikličko opterećenje) i kontrola tvorničke proizvodnje (FPC) za kompatibilnost i funkcionalnost materijala.

2. Uređaji ovisni o pomaku (DDD)

1), linearni uređaji (LDS): Pokažite linearno ponašanje sile (npr. Elastomerni uređaji za smicanje).

2), nelinearni uređaji (NLDS): Pokažite nelinearno ponašanje, uključujući uređaje za raspršivanje energije (EDD -ovi, ξ> 15%) i nelinearne elastične uređaje (NDED, ξ manji od ili jednake 15%).

3), ključne značajke: Krutost (k_{Eff, b}, K₁, K₂), omjer prigušivanja (ϵ_{Eff, b}) i mogućnost ponovnog centriranja.

4), testiranje: Ciklično opterećenje pri različitim pomacima, efekti temperature/vlage i validacije starenja materijala.

3. Uređaji ovisni o brzini (VDD)

1), Fluidne viskozne prigušnice (FVD): Sila ovisi o brzini ( ).

2), fluidne prigušivači proljeća (FSD): Sila ovisi o brzini i pomaku ().

3), dizajnerski zahtjevi: Kapacitet moždanog udara, odredbe o toplinskoj ekspanziji i otpornost na izbočine za klipne šipke.

4)), testiranje: Konstitutivna provjera zakona, učinkovitost prigušivanja i otpornost na habanje brtve pod dinamičkim opterećenjima.

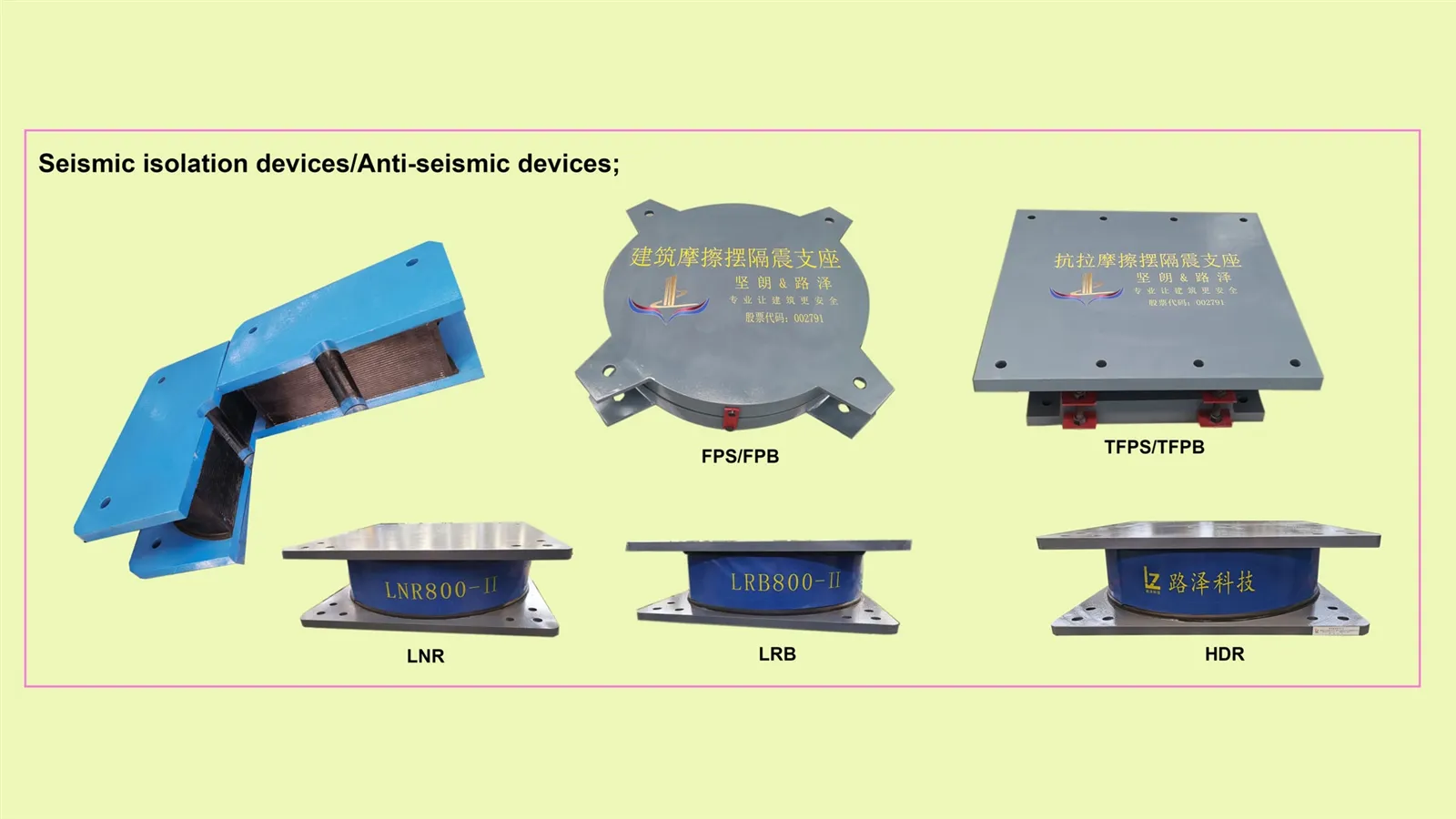

4. izolatori

1), elastomerni izolatori:

►Gumeni ležajevi s visokim/niskim prigušivanjem (HDRB/LDRB), Olovni gumeni ležajevi (LRB).

►Side seizmička izolacija niskom vodoravnom krutošću; zahtijevaju modul smicanja, testove kompresije/krutosti.

2), Zakrivljeni/ravni površinski klizači:

►E koristi sferne/cilindrične površine za gibanje nalik na klatno, trenje za rasipanje energije.

►Key Parametri: Vraćanje krutosti, otpornosti na trenja i tolerancije na habanje.

5. Kombinacije uređaja

1), integrirani sustavi: Kombinirajte RCD -ove, DDD -ove, VDD -ove ili izolatore (npr. Klizni ležajevi s prigušivačima).

2), fokus na dizajnu: Interaktivni učinci, raspodjela opterećenja i kompatibilnost između komponenti.

3), testiranje: Testovi s punim razmjenama za potvrđivanje kombiniranih performansi pod seizmičkim opterećenjima.

1), Materijali:

■ Elastomeri (prirodna guma, polikloropren), čelik, nehrđajući čelik, legure memorije oblika (SMAS), visko-elastični polimeri.

■ Usklađenost s EN standardima (npr. EN 10025 za čelik, ISO 188 za starenje elastomera).

2), Načela dizajna:

■ Dizajn kapaciteta s faktorima prekomjerne snage ().

■ Sposobnost ponovnog centriranja (npr.,, E_hza izolirane strukture).

1), testiranje tipa: Provjerava performanse proizvoda za nove dizajne ili modifikacije (npr. Ciklično opterećenje, temperaturni učinci).

2), Kontrola tvorničke proizvodnje (FPC): Redovita ispitivanja na proizvodnim serijama kako bi se osigurala dosljednost (npr. Kompresijska krutost, mjerenja trenja).

3), procjena i provjera postojanosti performansi (AVCP): Usklađuje se s propisima EU, uključujući početne tvorničke inspekcije i kontinuirani nadzor.

1), CE oznaka: Na temelju izjave o izvedbi (DOP), ispunjavanja bitnih karakteristika (opterećenje, seizmička otpornost, izdržljivost).

2), instalacija i održavanje: Smjernice za ispravnu instalaciju (npr. Tolerancije, pristupačnost) i inspekcije u službi (redovne/glavne provjere).

Normativne reference uključuju EN 1990 (Eurocode), EN 1337 (strukturni ležajevi) i ISO standarde za materijale i ispitivanje.

Ovaj standard osigurava da antiseizmički uređaji povećavaju strukturnu otpornost mijenjanjem dinamičkog odgovora, rasipanjem energije i održavanjem funkcionalnosti tijekom i nakon seizmičkih događaja, usklađujući se sa sigurnosnim i performansama u Europi.
