"Jedra od leda", Nacionalna gimnazija.
Nacionalna gimnazija nalazi se u južnom dijelu središnjeg područja olimpijskog parka u Pekingu, uz "ptičje gnijezdo" i "vodenu kocku". Nekada je to bilo jedno od tri glavna mjesta Ljetne olimpijske igre u Pekingu 2008. godine, a ujedno je i najveća unutarnja sveobuhvatna gimnazija u Aziji. Ukupna građevinska površina mjesta je oko 80 000 četvornih metara. Glavna dvorana može smjestiti 20 000 gledatelja, a pomoćna dvorana može smjestiti 1.800 gledatelja. Tijekom ljetnih olimpijskih igara 2008. godine, ugostila je gimnastiku, trampolin, rukometna natjecanja, kao i košarkaška natjecanja u invalidskim kolicima na Paraolimpijskim igrama. Ovdje je odlučeno ukupno 14 zlatnih medalja, među kojima je kineska momčad osvojila 11 zlatnih medalja. To je mjesto na kojem su kineski sportaši osvojili najviše zlatnih medalja i tako su stekli reputaciju "sretnog mjesta" i "zlatnog gnijezda".
Kao mjesto natjecanja za Zimske olimpijske igre 2022. godine i Paraolimpijade, nacionalna gimnazija pokrenula je sveobuhvatnu obnovu već 2019. godine. Prema planu, glavno mjesto i pomoćno mjesto obnovljene su zgrade, a dvorana za obuku na njegovoj sjevernoj strani je proširena zgrada. Nakon obnove, ukupna površina mjesta je otprilike 98 000 četvornih metara. 27. listopada 2021. godine nacionalna gimnazija sretno je dobila nadimak - "Ice Shiling", koji se savršeno integrira s "ledenom kockom", "ledenom vrpcom" i drugima u olimpijskom parku. Ovo mjesto "Ljetne olimpijske igre" uspješno se pretvorilo u mjesto hokeja na ledu za zimske olimpijske igre u Pekingu, postižući "amfibijsku" sposobnost upravljanja zimskim i ljetnim sportskim događajima i postala je "dvostruko olimpijsko mjesto". Istodobno, formirao je i potpuno novi arhitektonski uzorak koji se zajedno sastoji od glavne dvorane, pomoćne dvorane i "ledenog dvorca" dvorane za trening.
Inspiracija za "ledeno jedrenje" dolazi od:
1. Što se tiče izgleda, kada se gleda na nacionalnu gimnaziju iz olimpijskog tornja, to je poput divovskog jedrenjaka koji kontinuirano plovi po jezeru u središnjem dijelu olimpijskog parka.
2. U smislu imena, kineski lik "帆 (fān)" u "冰之帆 (bīng zhī fān)" odjekuje engleskom nadimak ledenog obožavatelja nacionalnog gimnazije u smislu homofonije.
3. Što se tiče pozicioniranja, Nacionalna gimnazija doživjela je Ljetne olimpijske igre 2008., a 14 godina kasnije postavlja jedro, a da je povijesna misija ugostila događaje u hokeju na ledu na zimskim olimpijskim igrama u Pekingu. Kao svjedok i sudionik razvoja domovine, Nacionalna gimnazija nosi nade i uzdržavanje, jedra neprestano i daleko i postavlja jedro s jedrama odnesena!
Kako bi poboljšao seizmičku izvedbu novoizgrađene dvorane za trening i smanjio temperaturni učinak ekstra-duge i opće opće strukture, dizajnerski tim instalirao je ležajeve za trenje (FPB) na vrhovima od 16 ojačanih stupaca i dodao se skup vrtložnih strujnih prigušivača na stranama, a formira se u velikoj mjeri i horizontal. prigušivači, koji uvelike povećavaju ukupni učinak apsorpcije udara. U lice vibracija, krov od 1.500 tona može imati slobodni pomak od 15 cm u rasponu od 360 stupnjeva i može podnijeti test potresa magnitude 8.
A Sustav izolacije klatna za trenjeje seizmička tehnologija izolacije koja se obično koristi u građevinskim strukturama. Uglavnom se sastoji od ležajeva od trenja, koji su ugrađeni uIzolacija bazesloj ili između temelja zgrade i nadgradnje ili na drugim ključnim položajima. Evo detaljnog uvoda:

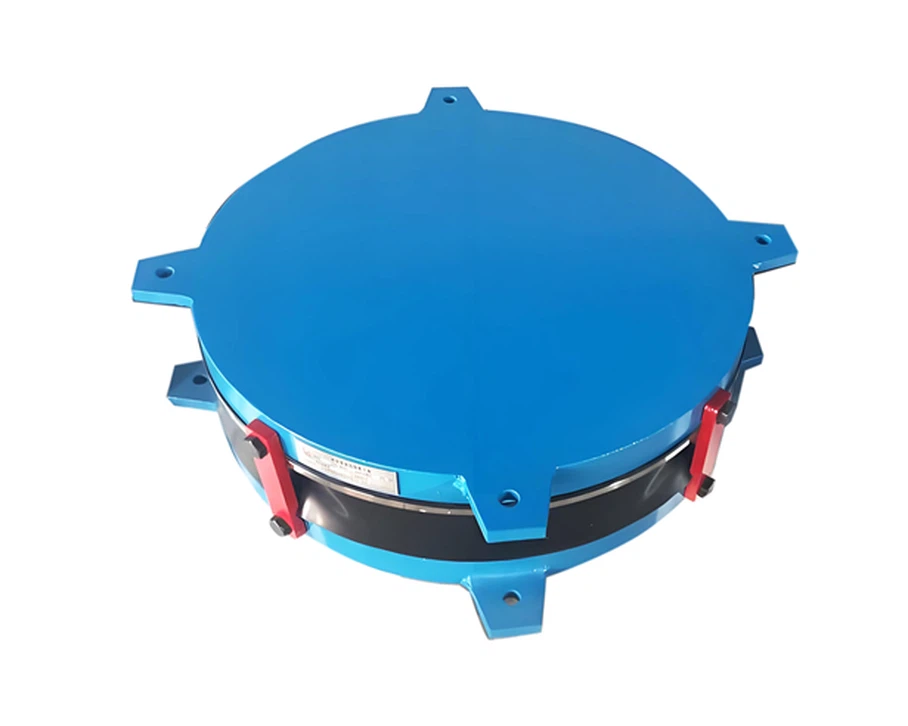

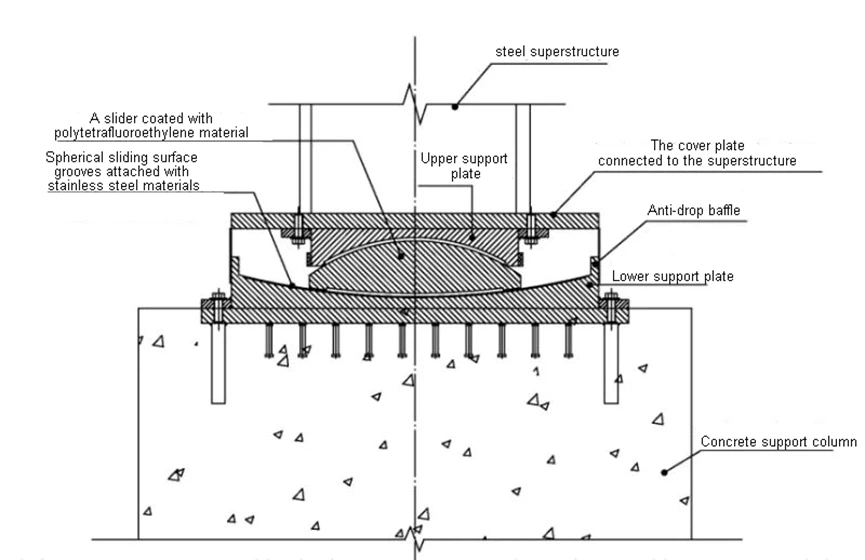

1, Sastav i struktura: Tipični ležaj za trenje klatno uključuje osnovnu ploču, zakrivljenu kliznu površinu i klizač. Zakrivljena klizna površina obično je u obliku sfernog ili cilindričnog luka, a klizač se može pomaknuti na ovoj površini.
2, Princip rada: Kao što je već spomenuto, kada se pojavi potres, klizač na ležaju trenja klatno klizanje će i ljuljati se na zakrivljenoj površini. Ovaj mehanizam ljuljanja produžuje prirodni vibracijski period strukture, odmičući ga od dominantnog razdoblja gibanja zemljotresa, smanjujući na taj način seizmičku silu koja djeluje na strukturu. U međuvremenu, trenje između klizača i zakrivljene površine raspršuje energiju pretvarajući seizmičku energiju u toplinu. Nakon potresa, klizač se može automatski resetirati u svoj početni položaj pod djelovanjem gravitacije zbog oblika zakrivljene površine.
3, Prednosti: Ima dobre performanse seizmičke izolacije, što može učinkovito smanjiti seizmički odgovor strukture i zaštititi zgradu i njegove unutarnje objekte od oštećenja od potresa. Također ima snažnu prilagodljivost različitim intenzitetima i frekvencijama potresa. Osim toga, sustav izolacije klatna za trenje ima dobru izdržljivost i pouzdanost i zahtijeva relativno nisko održavanje.
4, Aplikacije: Ovaj se sustav široko koristi u raznim važnim zgradama, kao što su bolnice, škole, zgrade visokog porasta, mostovi i neke javne usluge. Na primjer, neke novoizgrađene bolnice u seizmičkim područjima često prihvaćaju sustav izolacije klatnog trenja kako bi se osigurala sigurnost medicinskih ustanova i kontinuiteta medicinskih usluga tijekom potresa.
1, podrijetlo koncepta: ideja oseizmička izolacijadatira iz kraja 19. i početka 20. stoljeća. Kawaichi Kozo je 1881. predložio koncept izolacije baze. Godine 1909. britanski liječnik po imenu Calantarients predložio je tehniku izolacije koja je koristila sloj talka ili sljude između temelja i nadgradnje kako bi zaštitila građevine od potresa. Međutim, zbog tehnoloških ograničenja u to vrijeme, ti se koncepti ne mogu učinkovito provesti.
2, Formiranje modernog FPS -a: Krajem 1980 -ih, s razvojem tehnologije znanosti o materijalima i inženjerstvu, pojavio se moderni sustav izolacije klatnog trenja. FPS je razvijen na temelju Coulombove teorije trenja, koja kaže da je koeficijent trenja neovisan o tlaku ležaja. FPS koristi zakrivljenu kliznu površinu kako bi stvorio klatno - poput pokreta, koji produžuje prirodni vibracijski period strukture i rasipa seizmičku energiju kroz trenje.
3, Razvoj i poboljšanje: Nakon svog izuma, FPS je podvrgnut kontinuiranom razvoju i poboljšanju. U 1990 -ima se primjena FPS -a u građevinskoj industriji postupno povećavala. Inženjeri su optimizirali dizajn FPS -a, poboljšali performanse materijala s niskim trenjem i proučavali učinke grijanja, kontaktnog tlaka i brzine na sustav. Nakon toga, razvijeni su dvostruki konkavni trenja i trostruko - trenja trenja kako bi se ispunili različiti inženjerski zahtjevi.
4, Rasprostranjena primjena: Posljednjih godina, s produbljivanjem razumijevanja tehnologije seizmičke izolacije, FPS se široko koristi u raznim važnim zgradama i infrastrukturnim projektima širom svijeta, poput bolnica, škola, zgrada visokog porasta i mostova. U Kini se FPS također postupno promovira i primjenjuje od potresa Wenchuan 2008. godine. U 2015. godini, Kineska akademija građevinskih standarda primijenjena je za uspostavljanje Nacionalnog standardnog friktnog friktnog frizule, koji je uveo ovu novu vrstu izolacijskog proizvoda koji se široko koristi u europskim i američkim zemljama u građevinsko područje, ispunjavajući domaći tehnički jaz. U 2019. godini, Kineska akademija građevinskih standarda i njezin tim uspješno je razvila materijal s koeficijentnim koeficijentnim koeficijentima i zgradu - Koriste se izolacijsko treće.
Ukratko,Sustav izolacije klatna za trenjerazvio se od početnog koncepta do moderne zrele tehnologije kroz kontinuirana istraživanja i prakse i postala je jedna od važnih seizmičkih tehnologija izolacije.
Referenca iz: 中国混凝土与水泥制品协会 (CCPA) .https: //www.ccpa.com.cn/site/content/8534.html
